팬듀이트 메탈 버클 스트랩 케이블 클리트

안녕하세요, 팬듀이트 국내 공식 총판인 더블유티인터내셔널 박진원 대표입니다.
팬듀이트라는 브랜드가 생소하실 수도 있는데요, 팬듀이트는 전세계적으로 케이블타이를 비롯하여 케이블 배선 관련 액서서리 제품들을 가장 많이 판매하고 있는 글로벌 기업 중 하나입니다.
앞선 포스팅에서 잠시 말씀드렸듯이 케이블 클리트는 요구되는 peak current, 요구되는 재질, 케이블 클리트의 설치 방법 등으로 다양한 제품이 있다고 말씀드렸습니다. 오늘 포스팅에서는 케이블 클리트의 종류 중 최근 많은 엔지니어분들께 인정받는 팬듀이트 메탈 버클 스트랩 케이블 클리트 를 소개해드리겠습니다.

메탈 버클 스트랩 케이블 클리트 소개 영상 클릭



메탈 버클 스트랩 케이블 클리트

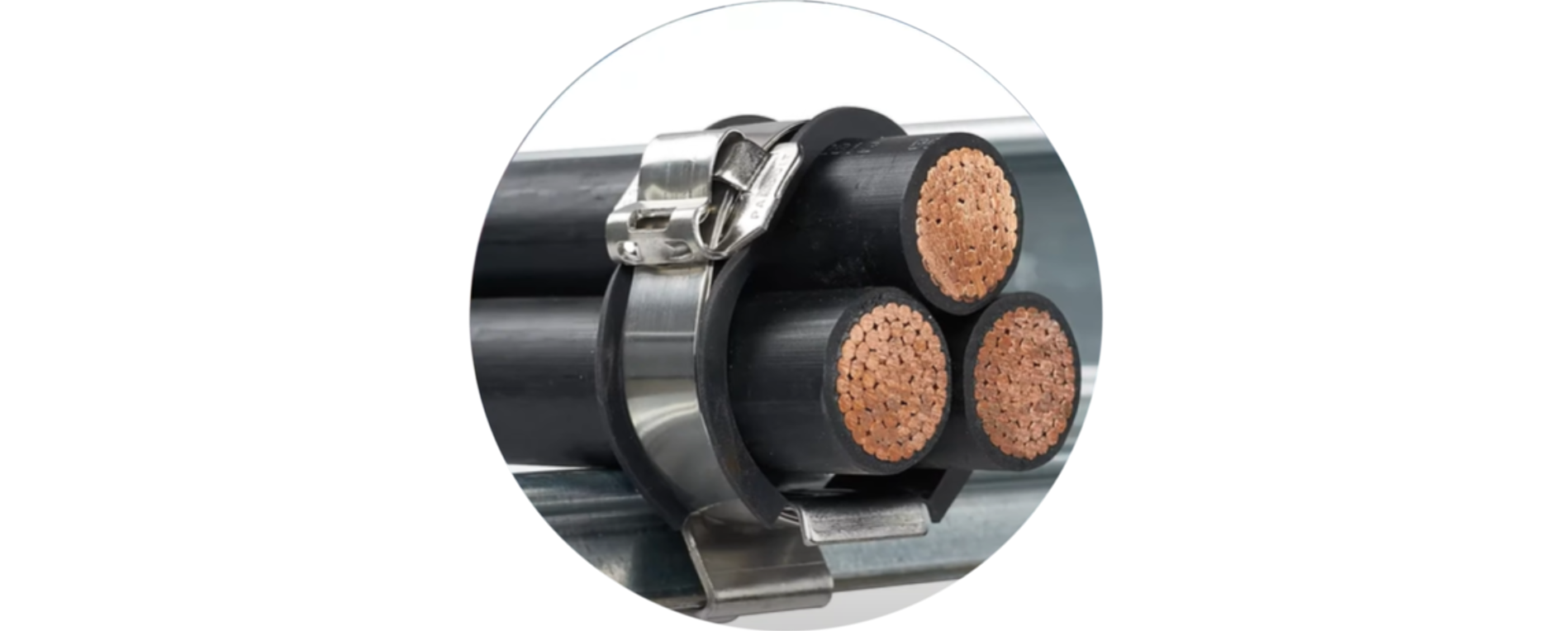

메탈 버클 스트랩 케이블 클리트 상세사진



메탈 버클 스트랩 케이블 클리트는 버클이 달린 스테인리스 스트랩을 케이블 주위로 두 바퀴 또는 세 바퀴 돌려 감아서 설치하는 제품입니다. 아니 이건 그냥 스테인리스 케이블 타이 아닌가 하시는 분들이 있는데 일반적인 스테인리스 타이보다는 훨씬 넓고 두꺼워서 인장력이 매우 우수하고 "short circuit test"까지 진행되어 케이블 클리트로 사용됩니다.
메탈 버클 스트랩을 두 바퀴 감는 걸 "double loop"라고 세 바퀴 감는 걸 "triple loop"라고 합니다. 일반적인 경우는 double loop로 메탈 버클 스트랩 케이블 클리트를 설치하지만 더 높은 short circuit protection이 필요한 경우에는 triple loop로도 설치해서 사용하십니다.

---

메탈 버클 스트랩 케이블 클리트 구성품

메탈 버클 스트랩 케이블 클리트는 크게 세가지 구성품으로 구성됩니다. 첫째, 메인 자재인 메탈 버클 스트랩, 둘째, 케이블 피복을 보호해주는 쿠션슬리브, 셋째, 케이블 트레이에 고정하는 케이블 클리트 브라켓입니다.

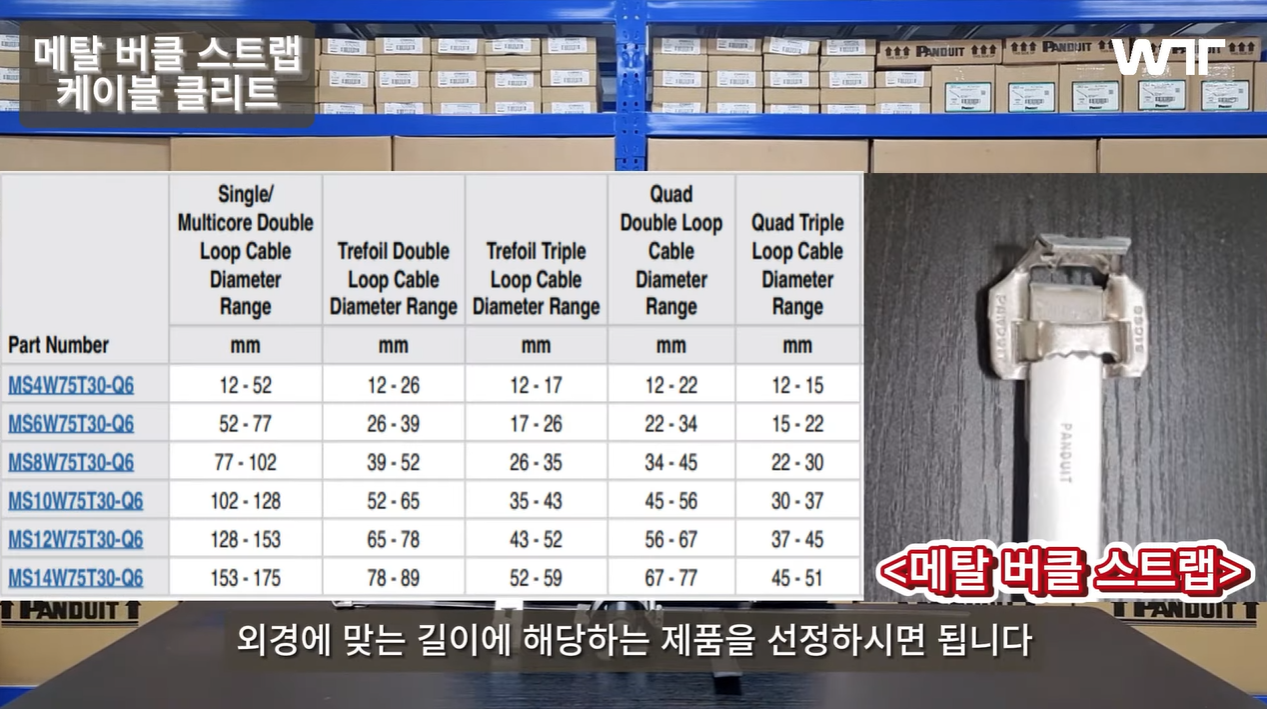

메탈 버클 스트랩은 설치하려는 케이블의 외경에 맞는 길이에 해당하는 제품을 선정하시면 됩니다.

쿠션 슬리브는 롤 타입으로 공급되는데 필요한 길이만큼 잘라서
메탈 버클 스트랩과 케이블 사이에 넣어 주면 됩니다.

쿠션슬리브는 단락 사고 시 케이블이 요동치려 할 때 케이블 피복에 데미지를 막아주는 역할을 하기 때문에
꼭 필요한 자재입니다. 아무리 코팅이 되어 있는 메탈 스트랩이라도 쿠션슬리브 없이 설치하면
단락 사고 시 케이블 피복에 데미지를 입을 수 있기 때문입니다.

브라켓은 케이블 트레이 "rung design"에 따라 맞는 형태를 선정하셔서 rung 아래에 끼워서 고정하면 됩니다.

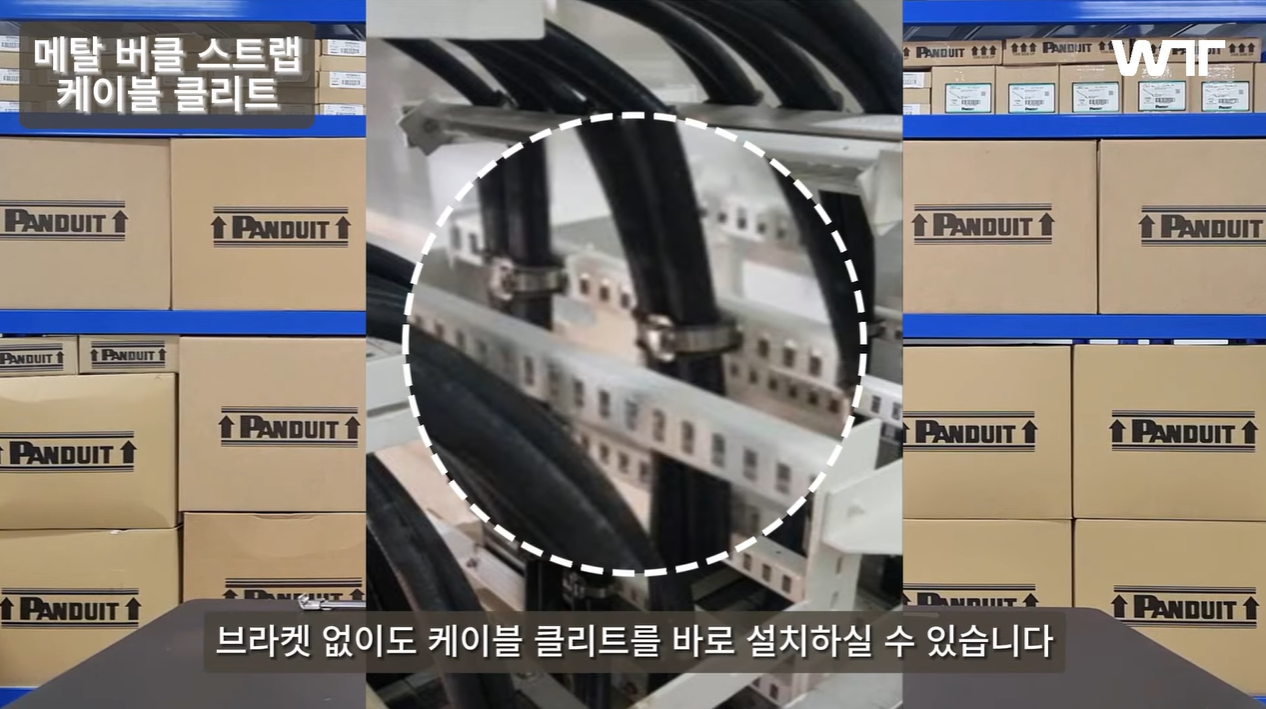

만일 케이블 트레이에 보시는 것과 같이 메탈 버클 스트랩이 관통할 수 있는 홀이 뚫려 있다면 브라켓 없이도 케이블 클리트를 바로 설치할 수 있습니다.

---

메탈 버클 스트랩 케이블 클리트 설치

메탈 버클 스트랩 케이블 클리트의 설치 방법을 설명드리겠습니다.

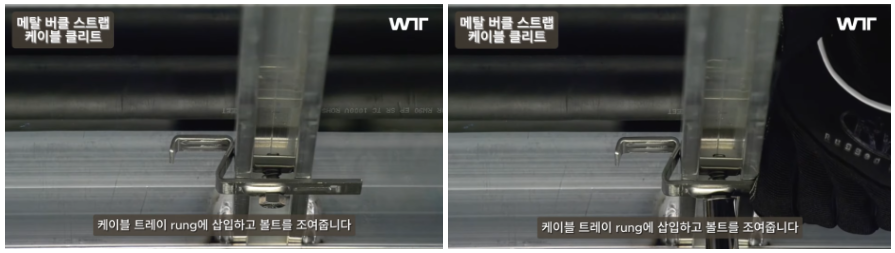

브라켓의 Channel Nut를 케이블 트레이 Rung에 삽입하고 볼트를 조여줍니다.

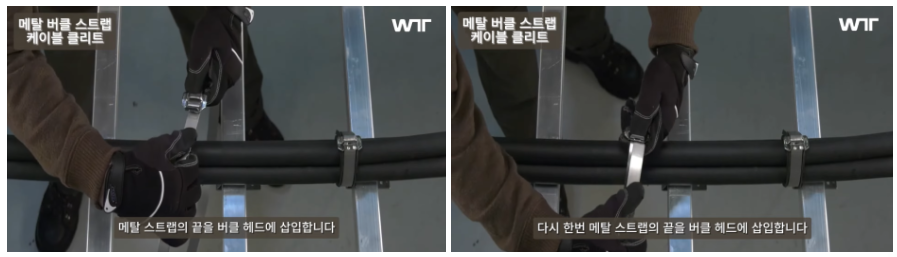

메탈 스트랩의 끝을 버클 헤드에 삽입합니다.
Double loop를 형성하기 위해서는 다시 한번 메탈 스트랩의 끝을 버클 헤드에 삽입합니다.
Triple loop인 경우에는 한번 더 스트랩을 버클 헤드에 삽입해주시면 됩니다.

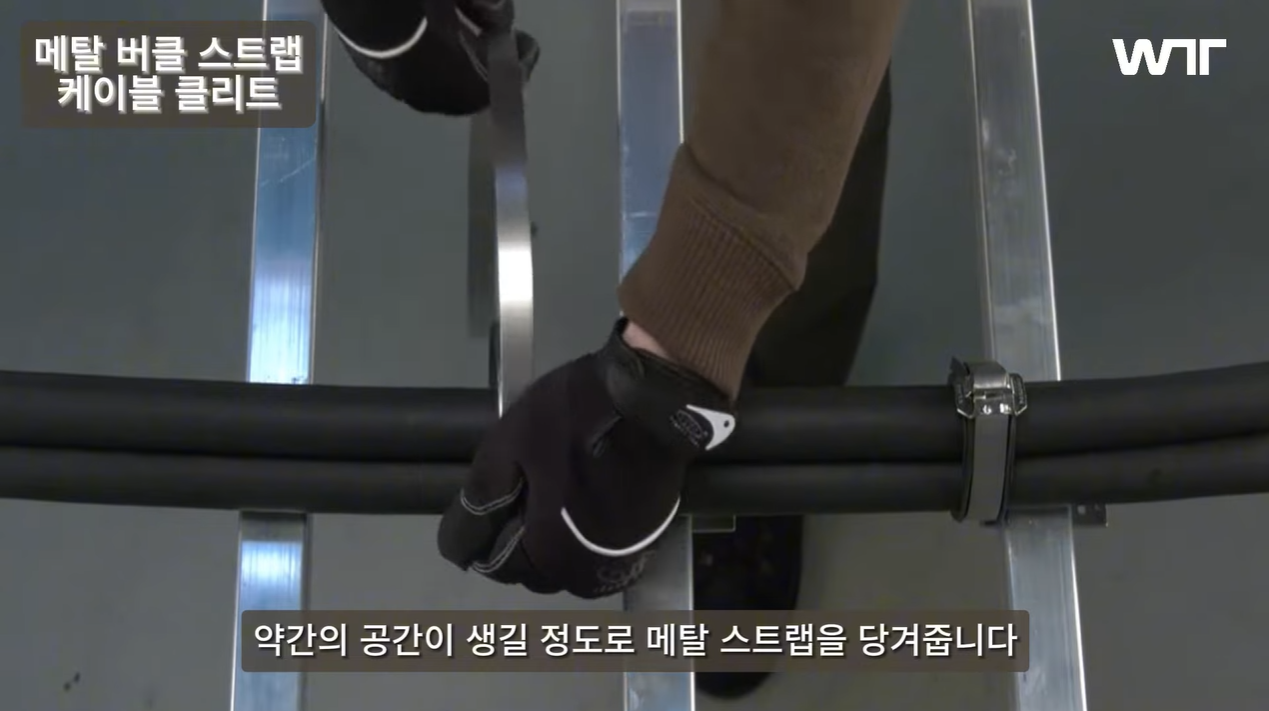

삽입 후 케이블과 메탈 스트랩 사이에 약간의 공간이 생길 정도로 메탈 스트랩을 당겨줍니다.

쿠션 슬리브를 케이블과 메탈 스트랩 사이에 삽입합니다.

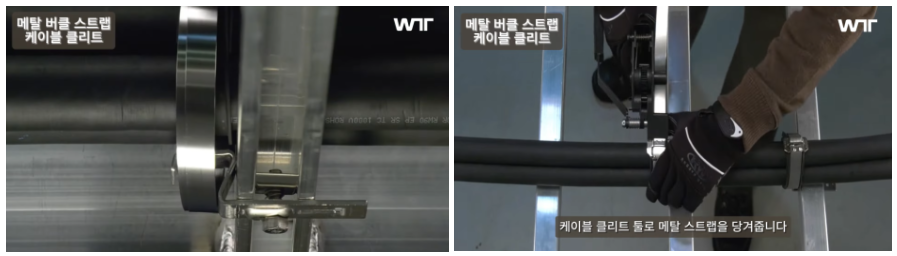

케이블 클리트 툴로 메탈 스트랩을 당겨줍니다.

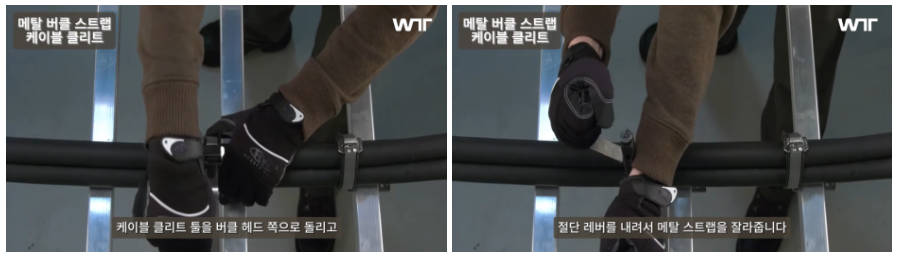

케이블 클리트 툴을 버클 헤드쪽으로 돌리고 절단 레버를 내려서 메탈 스트랩을 잘라줍니다.

잘려진 메탈 스트랩의 끝을 눌러 줍니다.
일자드라이버로 버클 헤드의 끝부분을 구부려 주면 설치가 완료됩니다.

메탈 버클 스트랩 케이블 클리트 장점

메탈 버클 스트랩 케이블 클리트는 전통적인 케이블 클리트 형태보다 많은 장점을 지니고 있습니다.

첫째, 심플한 형태의 구성품으로 되어 있어 전통적인 케이블 클리트보다 가격이 저렴합니다.



둘째, 구성품들의 무게와 부피가 전통적인 케이블 클리트보다 훨씬 적기 때문에 케이블 클리트를 설치하는 현장이 해외라면 항공이나 해상 운송비용이 훨씬 저렴합니다.



셋째, 설치 작업이 간단하여 작업 시간이 줄어듭니다. 케이블을 들고 작업할 필요도 없습니다. 그리고 일반적으로 전통적인 케이블 클리트를 케이블 트레이에 설치하려면 볼트/너트를 이용해서 고정을 하는데 이 고정 작업을 하기 위해 케이블 트레이 rung에 볼트 구멍을 별도로 뚫어야 하는 번거로움이 있고 볼트/너트도 별도로 구매해야 하는데, 팬듀이트 메탈 버클 스트랩 케이블 클리트는 이러한 작업이 필요 없습니다.



넷째, 하나의 메탈 스트랩이 커버할 수 있는 케이블 외경 범위가 훨씬 크기 때문에 두, 세 종류의 메탈 스트랩으로 프로젝트에 필요한 모든 케이블 외경에 적용할 수 있어 케이블 정보가 변경되어도 불필요한 재고가 생기거나 부족한 재고 생기는 경우가 드뭅니다. 예를 들어 팬듀이트 메탈 버클 스트랩 케이블 클리트 중 MS10W75T30-Q6 제품의 경우 trefoil formation 설치 시 적용 가능한 케이블 외경이 42~58mm까지로 이 하나의 제품으로 굉장히 넓은 케이블 범위에 적용할 수 있지만 전통적인 케이블 클리트의 경우 최소 4가지 사이즈의 제품을 각각 구매해야 합니다. 훨씬 설계, 시공적으로 유연한 대응이 가능하겠죠?

다섯째, 설치 완료 후 케이블 클리트의 크기가 전통적인 케이블 클리트보다 훨씬 컴팩트합니다. 특히, 덮개가 있는 케이블 트레이 등을 사용하는 경우에 전통적인 케이블 클리트를 설치하신 후에 높이가 높아 케이블 트레이 덮개를 덮지 못하는 상황이 발생할 수 있는데 이러한 문제를 쉽게 해결할 수 있습니다.

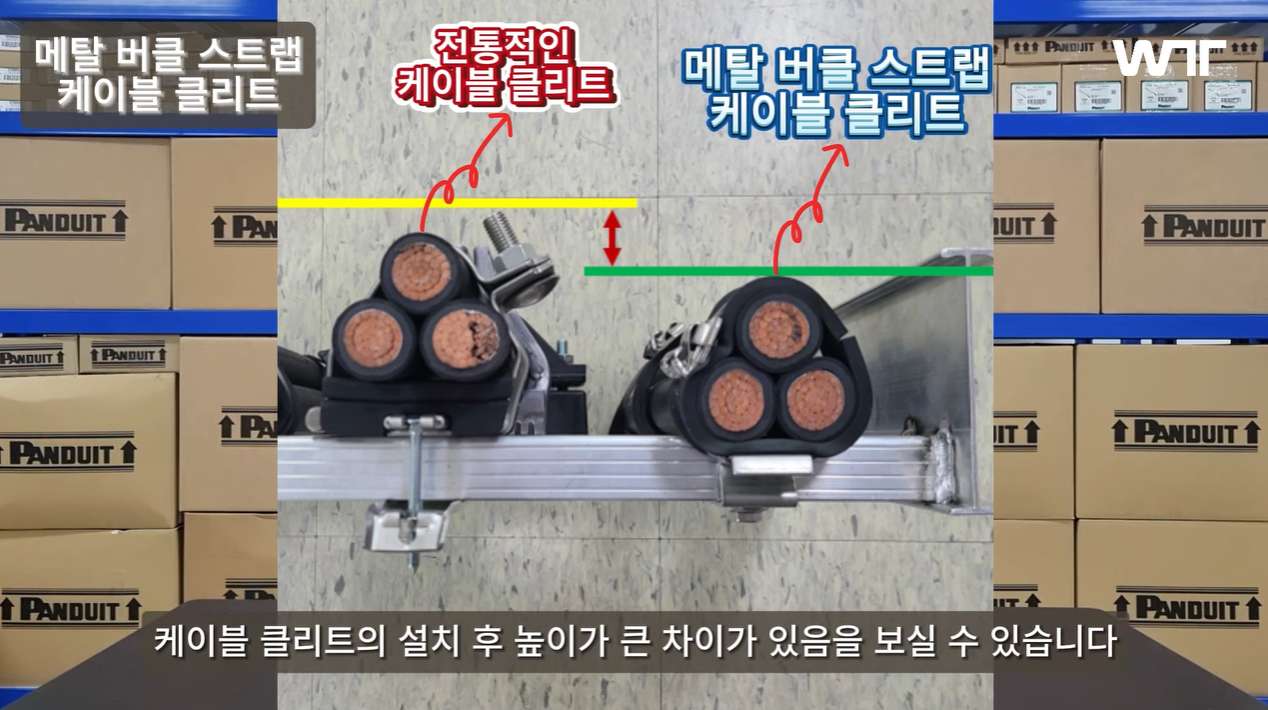

사진에서 보시는 것과 같이 같은 크기의 케이블에 설치되는 케이블 클리트의 설치 후 높이가 큰 차이가 있음을 보실 수 있습니다.
전통적인 케이블 클리트는 이런 상황에서 케이블 트레이 덮개를 덮지 못하는 문제가 발생하면 높이가 더 높은 케이블 트레이로 다 바꿔야 하는 극한 상황도 발생할 수 있지만 컴팩트한 메탈 버클 스트랩 케이블 클리트는 이런 상황에 최적화되어 있습니다.

여섯째, 케이블 클리트를 케이블 포설 이후에 설치할 수 있어 케이블 클리트를 중간에 설치했다 재작업하는 번거로움을 없앨 수 있습니다.

전통적인 케이블 클리트는 설치하기 위해 포설된 무거운 케이블을 작업자가 들어서 케이블과 케이블 트레이
rung 사이로 케이블 클리트를 밀어넣고 설치를 해야 하기 때문에 이런 번거로움을 없애기 위해
케이블 클리트를 예상 설치 지점에 고정을 해 놓고 케이블 포설을 진행하는 것이 보편적입니다.
이 경우 케이블 클리트 설치 위치를 바꿔야 하는 상황이 발행하면 포설된 무거운 케이블을 들고
케이블 클리트를 분리하여 다시 설치해야 하는데 이 작업이 굉장히 힘들고 번거롭습니다.

하지만 팬듀이트 메탈 버클 스트랩 케이블 클리트는 케이블을 모두 포설한 후에 최종적으로 케이블 클리트를 설치할 수 있고 설치 시 포설된 무거운 케이블을 들고 작업할 필요가 없어 작업성이 아주 우수합니다.

이러한 확실한 장점들 때문에 전통적인 케이블 클리트를 고집하셨던 고객들도 서서히 메탈 버클 스트랩 케이블 클리트를 적용하시는 추세입니다.

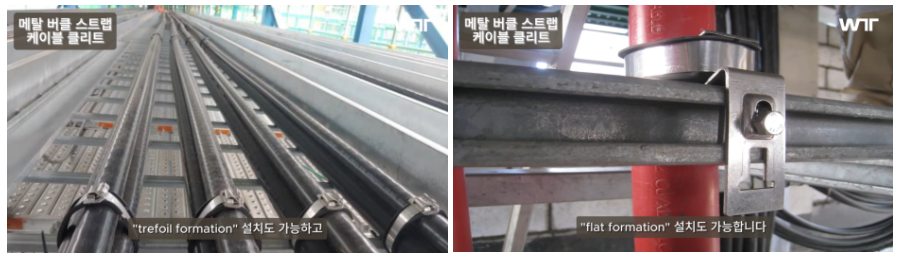

메탈 버클 스트랩 케이블 클리트는 single core cable 3개를 묶어주는 trefoil formation 설치도 가능하고 multi core cable 하나를 묶어주는 flat formation 설치도 가능합니다. 물론 중성선이 포함된 Quad formation 설치도 가능합니다.

trefoil formation / flat formation

마치며

오늘은 단락 사고 시 케이블에 의한 2차 사고를 막아주는 메탈 버클 스트랩 케이블 클리트 에 대해서 알아보았습니다. 추가로 궁금한 점이 있으신 분은 하기 명함 번호로 문의 주시거나 댓글을 남겨주시면 신속히 답변 드리도록 하겠습니다.
